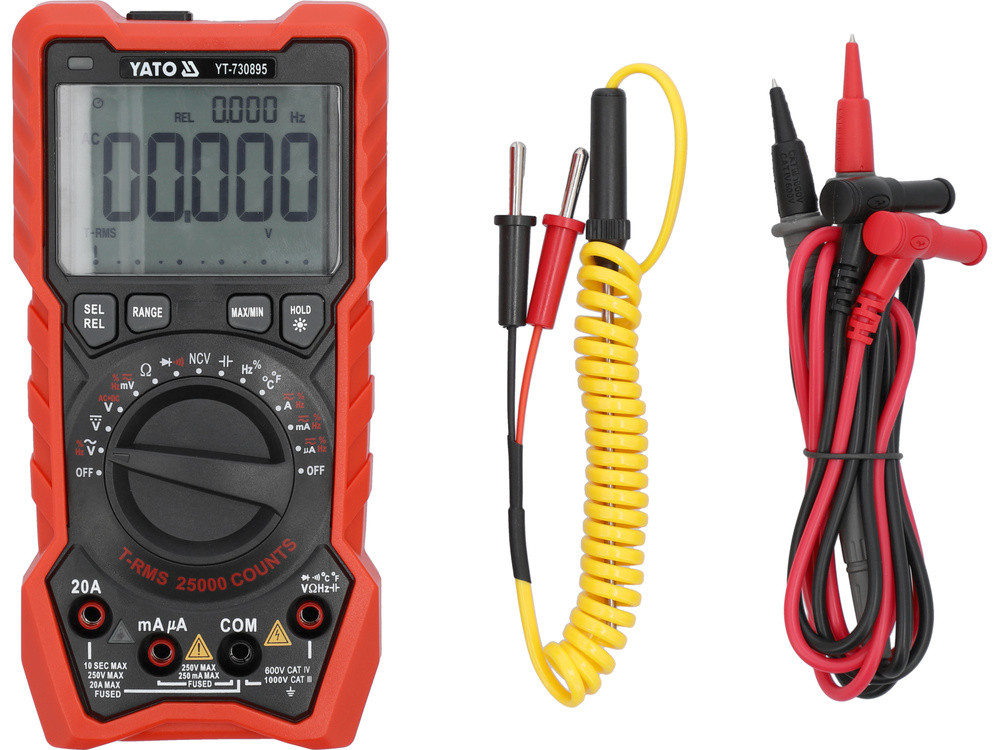

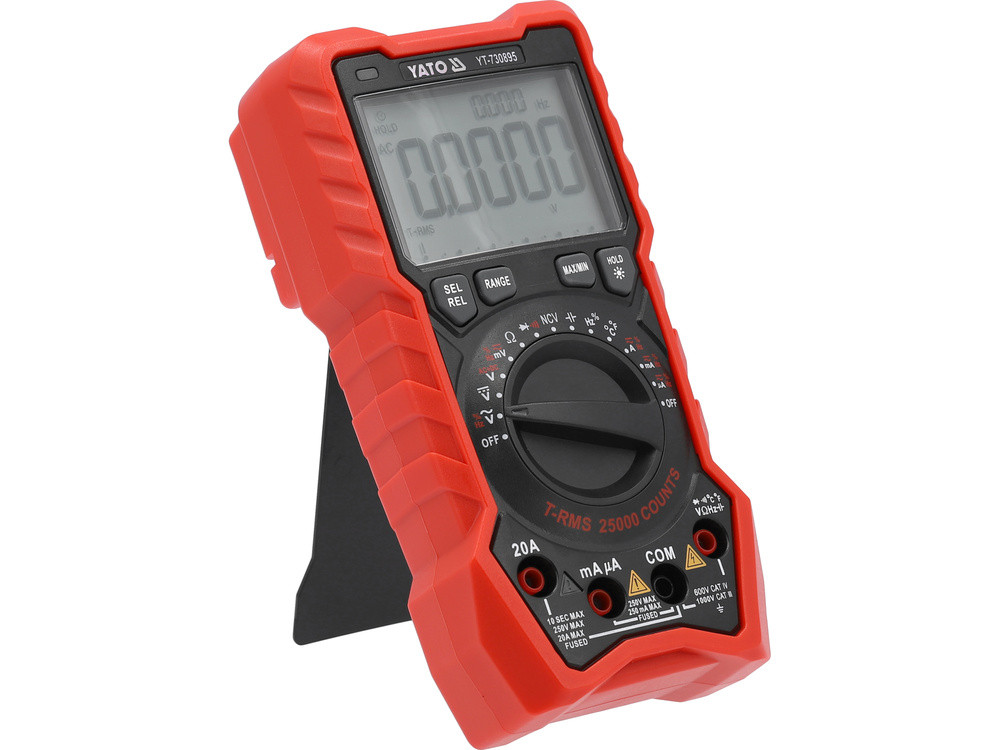

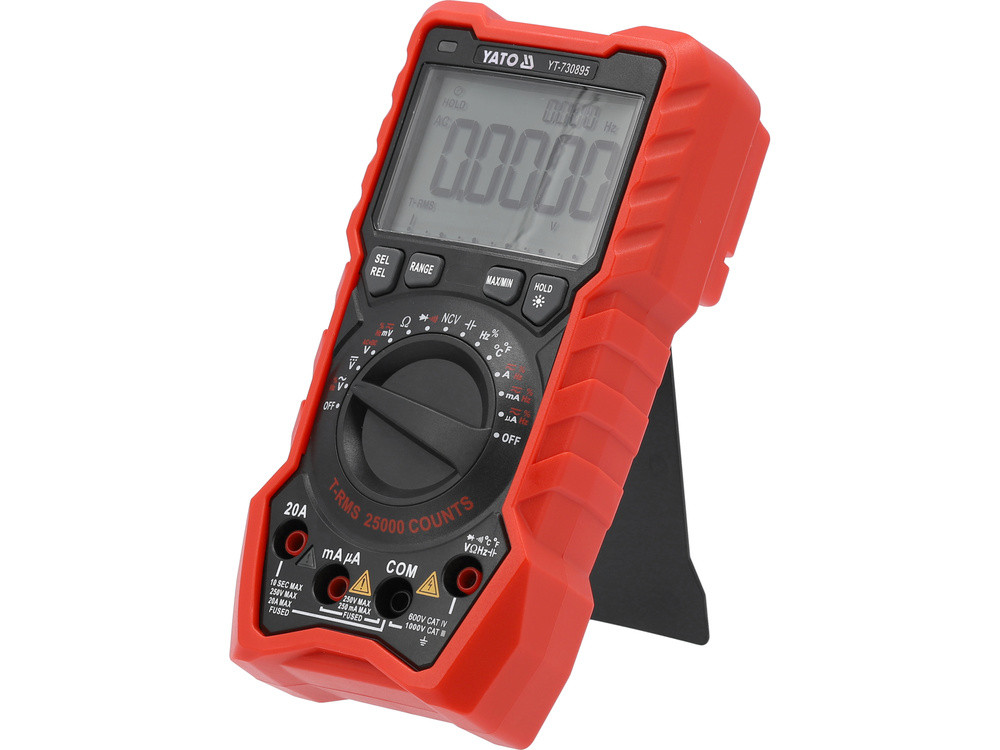

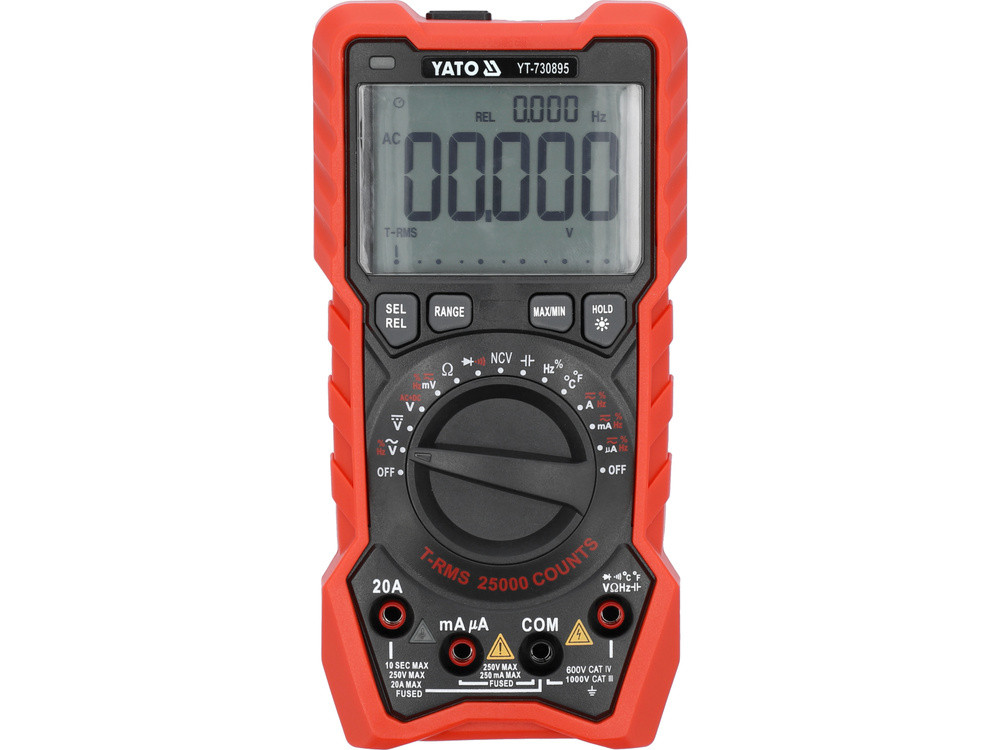

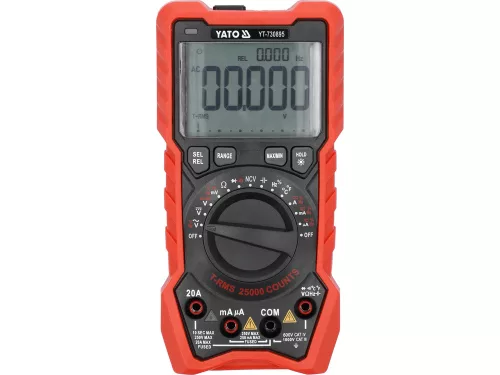

Yato digitális multiméter TRUE RMS LCD 25000

Alapvető mérések:
AC feszültségmérés: AC 0-750V, TRUE RMS (40-1000Hz)
DC feszültségmérés: DC 0-1000V
AC árammérés: AC 0-20A, TRUE RMS (40-1000Hz)
DC árammérés: DC 0-20A
Ellenállásmérés: 0-250MΩ
Dióda teszt: IF 1.8mA, UR 3.2V
Áramkör folytonossági teszt: 0-50Ω
Kiegészítő mérések:
AC+DC feszültségmérés: 1-1000V
Kapacitásmérés: 0-99.99mF
Frekvenciamérés: 0-10Mhz
Kitöltési tényező mérése: 1-99%
Hőmérsékletmérés: -20 és 1000°C között
Érintés nélküli AC feszültség érzékelés: NCV
Mérési pontosság:
Példa a pontosság meghatározására AC feszültségmérés esetén. Számítás a 235V mérési eredményre:
A multiméter mérési pontossága ebben a tartományban: ±(0.3% + 3), felbontás 0.1V
A mérési hiba képletének számítása: (mérési eredmény x 0.3%) + 3 x felbontás
Számítás: (235 x 0.3%) + 3 x 0.1 = 0.705 + 0.3 = 1.005V
Valós eredmény a 235V-os kijelzés mérési hibájával együtt: 235 ± 1.005V

Eredmény a DC feszültségmérés kijelzésének mérési hibájával együtt: 12V = 12 ± 0.009V
Eredmény az AC árammérés kijelzésének mérési hibájával együtt: 8A = 8 ± 0.067A

A felbontás és pontosság táblázatát a mérésekhez lásd a felhasználói kézikönyvben.

Funkciók:
TRUE RMS: Az ezzel a funkcióval rendelkező mérőműszer az AC feszültség/áram valódi effektív értékét mutatja. Az átlagoló mérőműszerekkel ellentétben a TRUE RMS eszközök nem csak szinuszos hullámformák, hanem torzított szinuszos hullámformák (pl. magasabb harmonikusok által torzított), négyzetes vagy háromszög alakú hullámformák esetén is a helyes értéket mutatják. Kötelező funkció mindenhol, ahol kapcsolóüzemű tápegységek, motorfrekvencia-váltók, HVAC rendszerek stb. szerepelnek egy áramkörben.

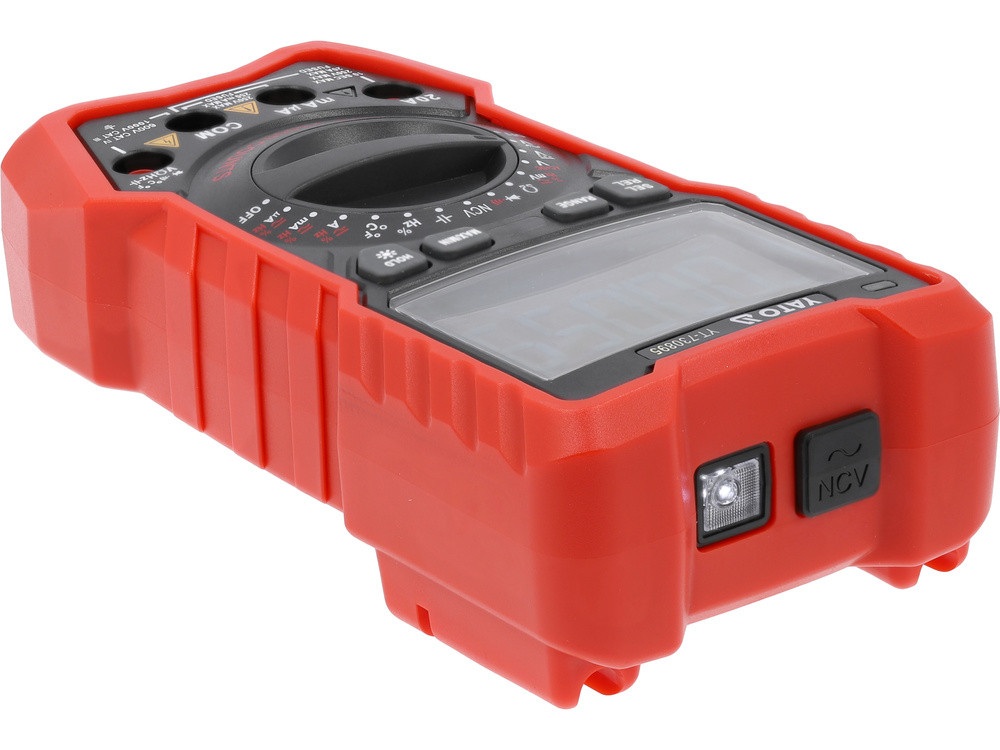

NCV: Érintés nélküli AC feszültség érzékelés induktív módszerrel. A mérőműszer a készülék elején található NCV érzékelő segítségével érzékeli a feszültség jelenlétét egy szigetelt vezetőben.
AUTO: Automatikus mérési tartomány beállítása. Ismeretlen értékek mérésekor, kézi tartománybeállítással rendelkező mérőműszerrel, a legnagyobb tartománytól kezdve sorban kell mérni, amíg a legpontosabb eredményt adó tartományt el nem éri - különben fennáll a készülék károsodásának kockázata. Ezzel szemben egy AUTO funkcióval rendelkező multiméter esetében elegendő egy mérés, és a mérőműszer automatikusan megtalálja az optimális tartományt. A mérőműszer alapértelmezés szerint AUTO módban indul.
RANGE: A mérési tartomány kézi változtatása. Hasznos funkció, ha sok azonos, ismert értékű komponenst ellenőriz, például ellenállások sorozatát. A tartomány kézi beállítása jelentősen lerövidíti az ilyen mérések idejét.
REL: A funkció használata mérés közben nullázza a kijelzőt, és a kijelzőn látható értéket veszi referencianak. A következő mérés a mért érték és a megtartott referenciaérték közötti különbséget mutatja.
SEL: Mérési mód váltása, pl. AC-ről DC feszültségmérésre.
MAX/MIN: A kijelzőn a maximális vagy minimális érték megtartása az aktuális mérésből.
HOLD: A kijelzőn lévő aktuálisan mért érték rögzítése.
Kiegészítő információk:
LCD kijelző, maximális kijelzett eredmény: 25000.
Képernyő háttérvilágítás.
Hang- és fényjelzés az áramkör folytonossági tesztjében 50Ω alatti ellenállás esetén.
Dióda és áramkör folytonossági tesztek külön-külön is engedélyezhetők.
Mérővezetékek hossza: 14.5 cm.
Kábel hossza a szondákkal együtt: 97 cm.
Kábel átmérője szigeteléssel együtt: 3.5 mm.
Mérőfej hőmérsékletméréshez.
Pontszerű hőmérsékletmérő szonda.
Túlterhelés elleni védelemmel ellátott konstrukció.
ABS műanyag ház.
Automatikus kikapcsolás a mérőműszer 15 perc inaktivitás után.
Az automatikus kikapcsolási mód kikapcsolható.
Alacsony akkumulátor jelző.
Figyelmeztető lámpa az árammérő aljzatoknál.
Tűhegyű kupakok kis SMD komponensek méréséhez.

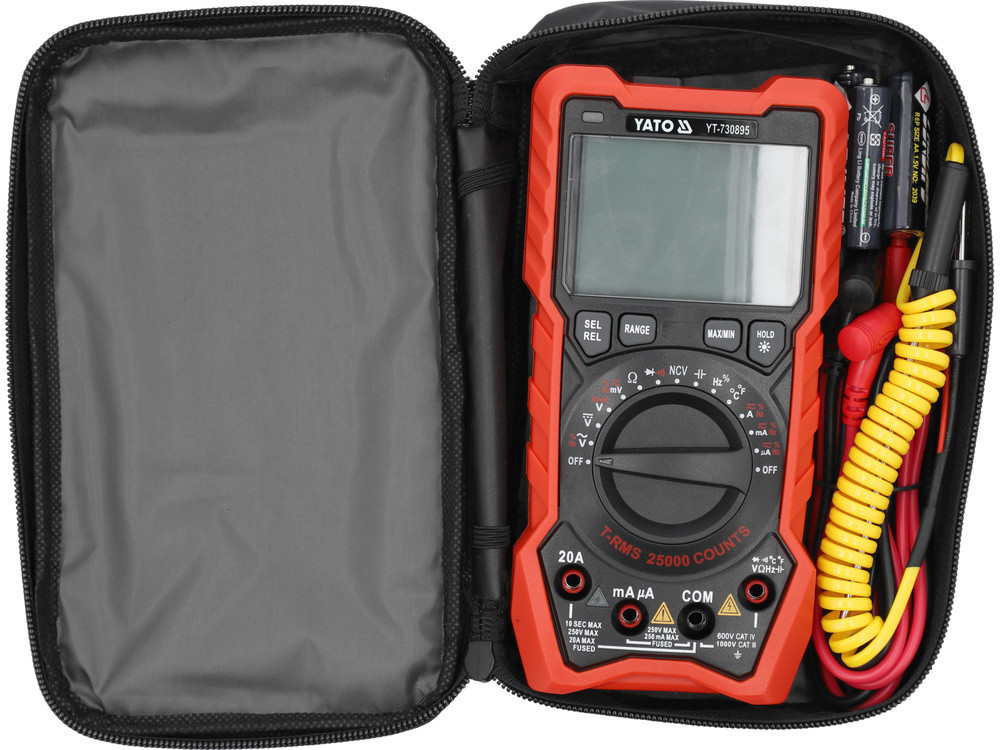

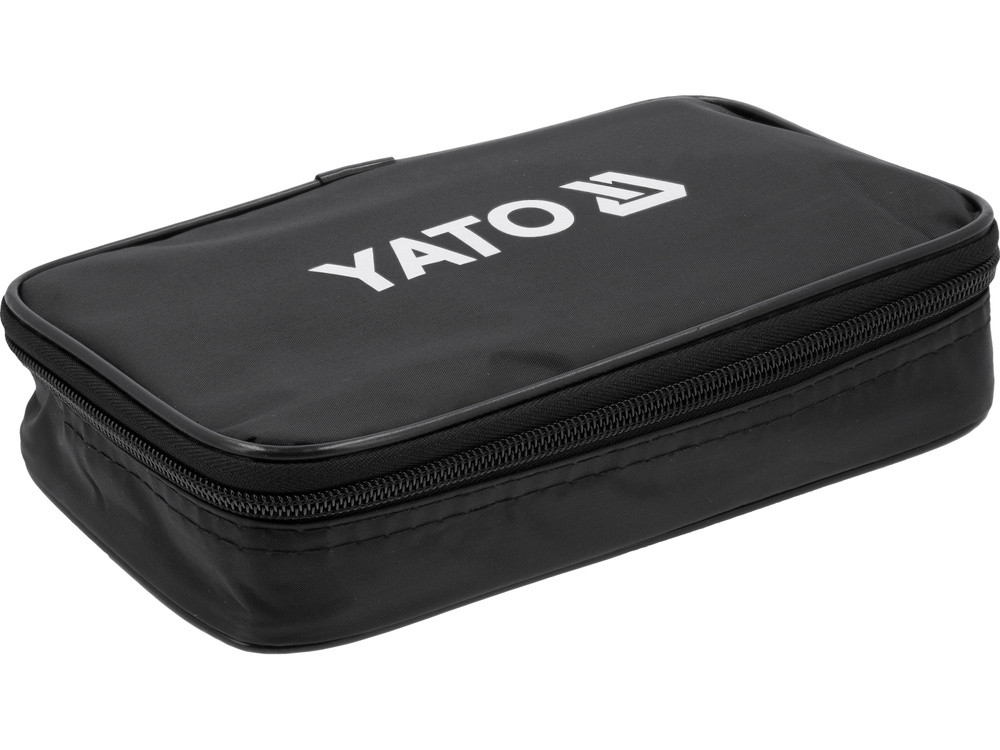

Puha tok cipzárral.
Tápellátás: három 1.5V (AA) elem.
