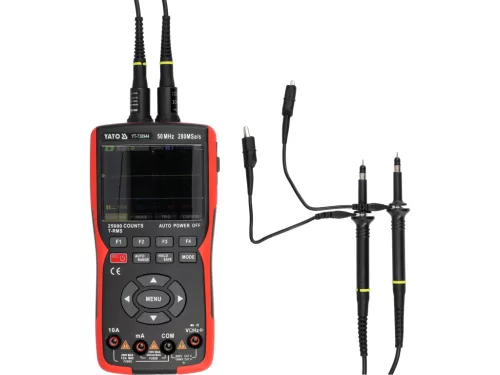

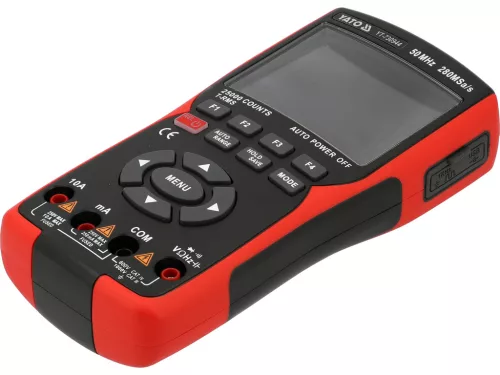

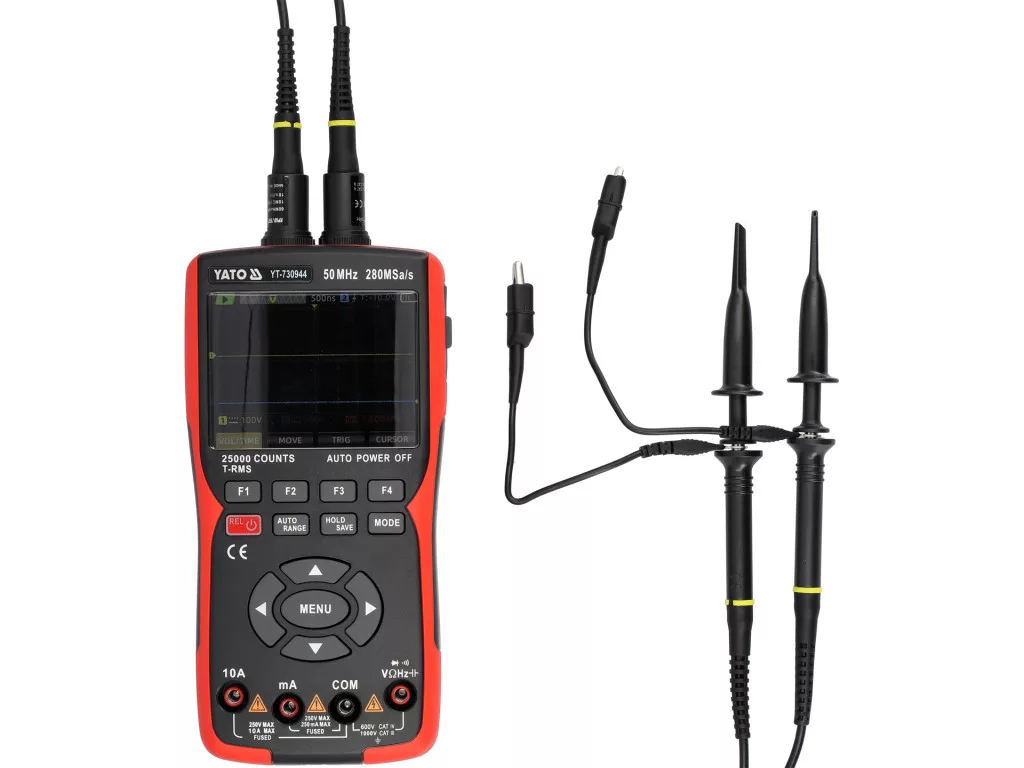

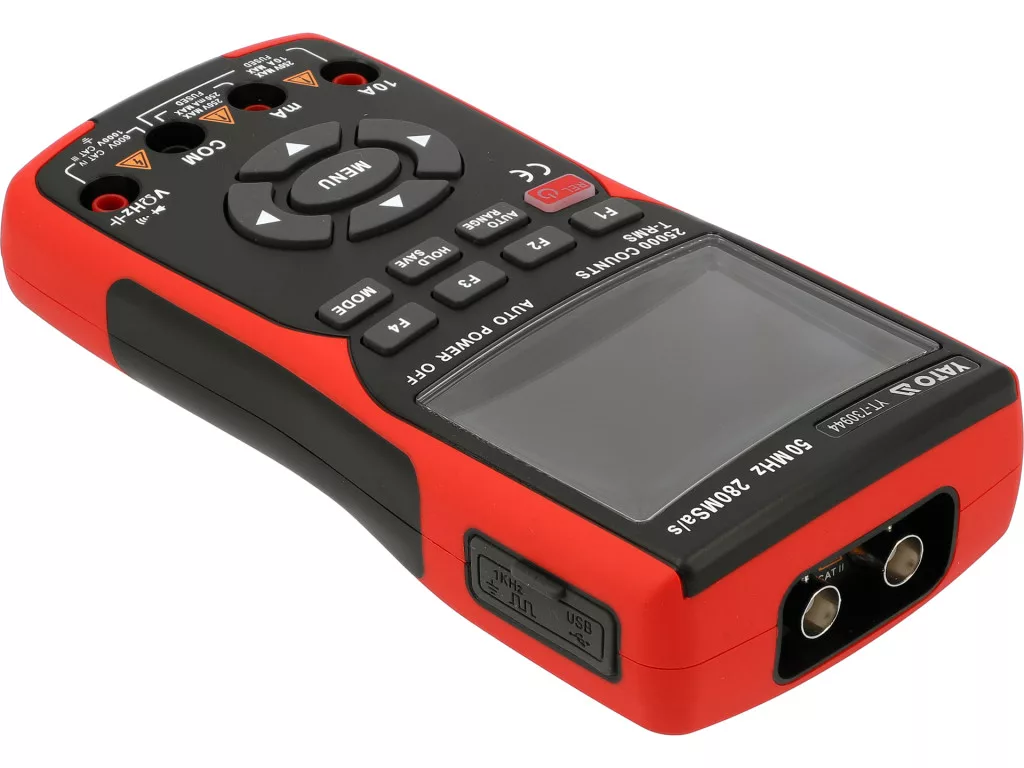

Yato digitális multiméter, 280 MSA/s, 50 mhz

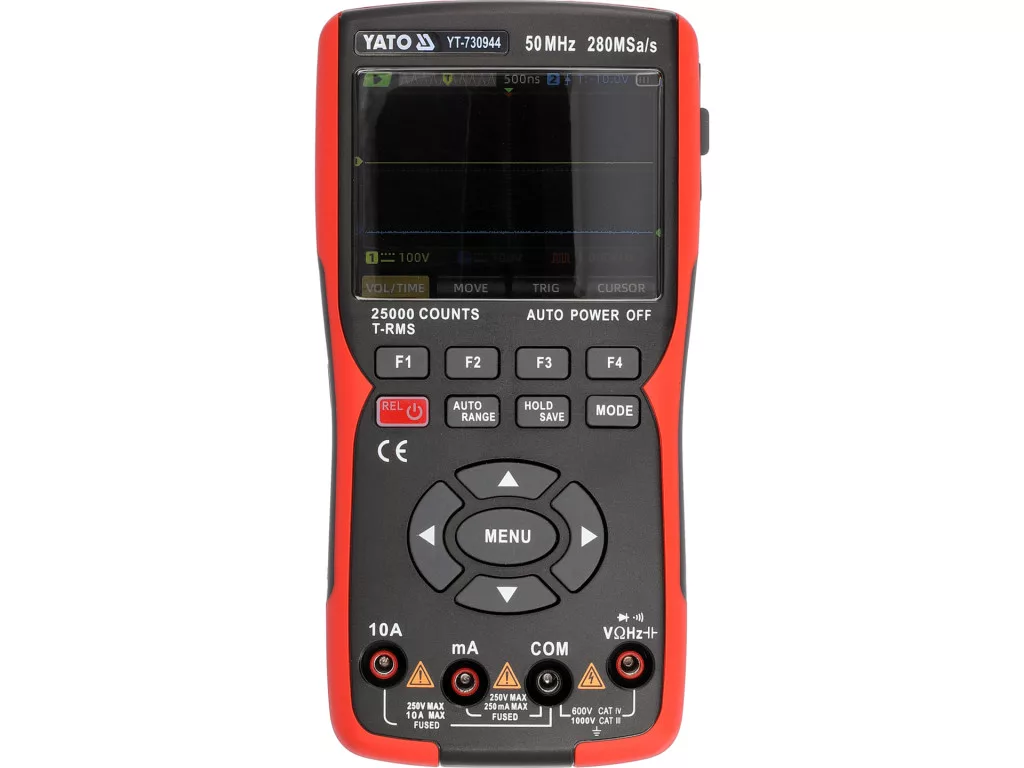

Általános célú mérőeszköz kétcsatornás oszcilloszkóppal és alapjelgenerátorral egyben. Lehetővé teszi alap- és haladó elektromos mérések elvégzését, illetve a vizsgált jel valós idejű megjelenítését. A 3,5 hüvelykes, IPS-mátrixú, színes kijelző minden szögből jól olvasható.

Kicserélhető, USB-C porton keresztül tölthető Li-Ion akkumulátor 3400 mAh kapacitással körülbelül 6 órás folyamatos üzemidőt biztosít. A sokoldalú funkciók, a széles mérési tartományok, a gyors működés és a magas pontosság értékelhető mind elektronikusok, villanyszerelők és házi barkácsolók számára.

Az oszcilloszkóp alapvető paraméterei:
- Sávszélesség: 50 MHz
- Mintavételi frekvencia: 280 MSa/s
- Akvizíciós memória: 128 000 pont
- Csatornák száma: 2
- Mérőszonda kezelése: x1 és x10

Az oszcilloszkóp kiválasztott funkciói:
- AUTO - automatikus és gyors stabil jel elérése a kijelzőn, az időalap és a vizsgált jel feszültségének automatikus felismerése
- SAVE - képernyőmentés BMP formátumba
- TRIG - jel kiváltási módok
- CURSOR - mérővonalak a vizsgált jel pontos értékének méréséhez
- PROBE - a mérőszonda osztásának beállítása: x1 vagy x10
- MEASURE - mérések megjelenítése: frekvencia, periódus, feszültségek RMS, minimális, maximális, csúcsértékek
- XY MODE - két csatorna jelének összehasonlítása frekvencia és fáziseltolódás szempontjából, vizuális megjelenítés Lissajous-ábrákkal
- CALIBRATE - önkalibrációs funkció
- STORAGE - adatok továbbítására szolgáló mód, például mentett képernyőmentések számítógépbe történő átvitele

Mérőműszer alapmérései:
- Váltakozó feszültség: AC 0-750 V, TRUE RMS (40-1000 Hz)
- Áthaladó feszültség: DC 0-1000 V
- Áramerősség váltakozó: AC 0-10 A, TRUE RMS (40-1000 Hz)
- Áramerősség egyenáramra: DC 0-10 A
- Ellenállás: 0-250 MΩ
- Diódateszt: IF 1,8 mA, UR 3,2 V
- Körfolytossági vizsgálat: 0-50 Ω

További mérési adatok:
- Kondenzátor kapacitás: 0-99,99 mF
- Frekvenciák: 0-999,9 kHz

Pontosság a mérésben (példa):
- AC feszültség mérésének pontossága: a mérő YT-730944 az adott tartományban: ±(0,5% + 3), felbontás 0,01 V
- Hibaszámítás képlete (például: 235 V): (mért érték x 0,5%) + 3 x felbontás
- Számítás: (235 x 0,5%) + 3 x 0,01 = 1,175 + 0,03 = 1,205 V
- A tényleges érték a mérési hiba figyelembevételével: 235 ± 1,205 V
- DC mérés: 12 V = 12 ± 0,009 V
- AC mérés: 8 A = 8 ± 0,067 A
- A mérés felbontási és pontossági táblázata a használati útmutatóban található.

Mérőfunkciók:
- TRUE RMS - e funkcióval a mérő a váltó feszültség/áram valódi effektív értékét mutatja; a true RMS helyes értéket ad nem csak sinus jelre, hanem torzított sinusokra és más, például négyszög- vagy háromszögjelekre is. Kötelező minden olyan alkalmazásnál, ahol impulzus- vagy inverteres tápegységek, motor-vezérlő rendszerek, HVAC-telepítések várhatóak.
- AUTO - a mérési tartomány automatikus kiválasztása; ismeretlen értékeknél a legbiztonságosabb megoldás a legnagyobb tartománytól a legpontosabb érték felé haladni; automatikus tartománykeresés esetén elegendő egy mérés, és a készülék megtalálja az optimális tartományt. Alapértelmezetten AUTO módban indul.
- RANGE - kézi tartományválasztás; hasznos több azonos értékű ellenállás vagy komponens mérésénél, például rezisztor sorozatoknál; a tartomány kézi beállítása lerövidíti a mérést.
- REL - a mérés közbeni különbségmérés: a kijelző nullázása és a mért érték és referencia közötti különbség megjelenítése
- MAX/MIN/AVG - a kijelzőn az aktuális mérésből származó legnagyobb, legkisebb és átlagos érték megjelenítése
- HOLD/SAVE - a jelenleg mért érték rögzítése és memóriába mentése

További információk:
- LCD-kijelző, a legnagyobb megjeleníthető érték: 25000
- Állítható kijelzőkivilágítás
- Hang- és fényjelzés a folytonossági tesztnél 50 Ω alatti ellenállásnál
- Külön ki/be kapcsolható diódateszt és körfolytossági vizsgálat
- Mérőszondák hossza: 14,5 cm
- Kábel hossza a szondákkal együtt: 97 cm
- Vezeték átmérő a szigeteléssel együtt: 3,5 mm
- Tűs mérőfejek a kisebb SMD elemek mérésére
- Két P2060 oszcilloszkóp-szonda kiegészítőkkel
- Túlterhelés elleni védelemmel ellátott kivitel
- ABS műanyag ház
- Automatikus kikapcsolás időzítővel (15-120 perc között állítható)
- Lehetőség az automatikus kikapcsolás üzemmódjának kikapcsolására
- Alacsony akkumulátorszint jelző

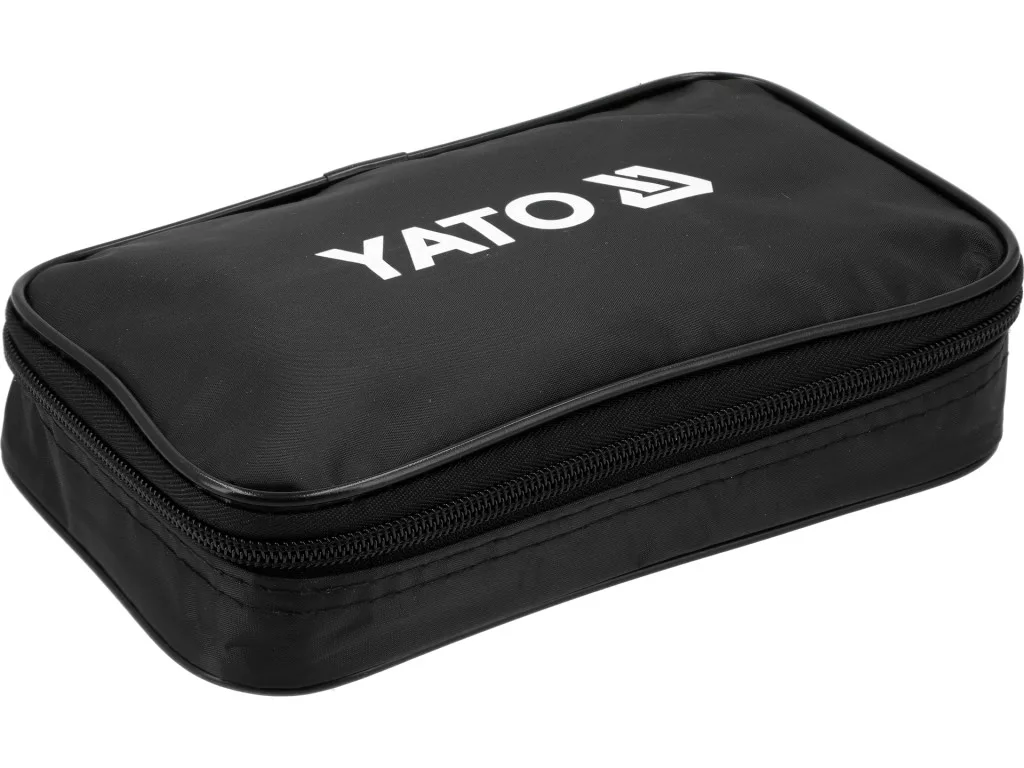

- Puha tok cipzárral
- Tápellátás: Li-Ion elem (18650 típus)
